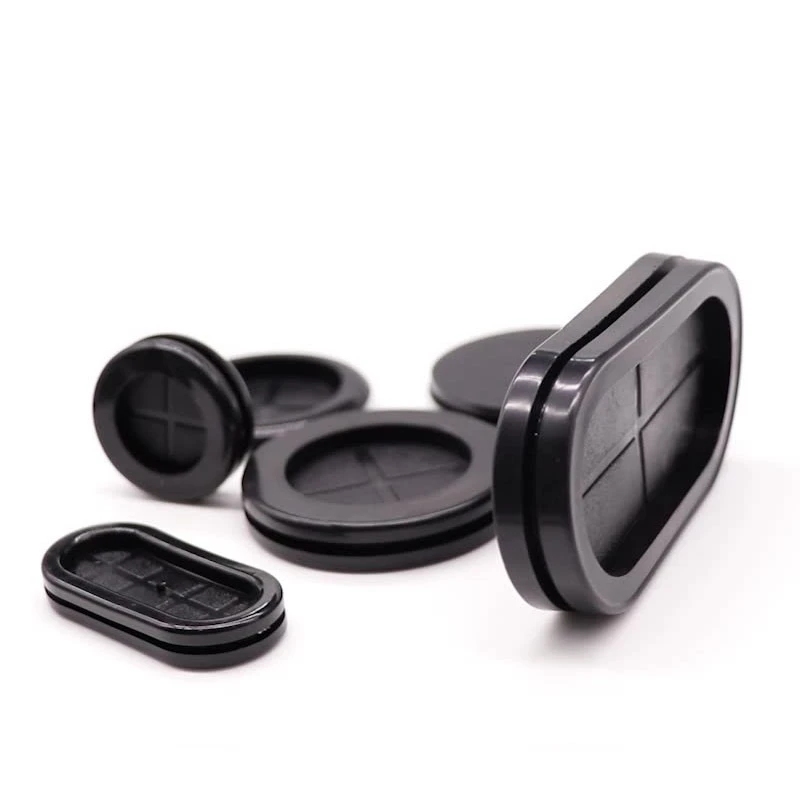

정밀 타원형 고무 케이블 그로밋 – 공간-최적화된 라우팅 및 가장자리 보호

컴팩트한 산업 디자인, 자동차 방화벽, 고밀도 서버 섀시에서 공간은 최고의 자산입니다. 엔지니어가 판금 패널을 통해 평평한 리본 케이블, 여러 개의 병렬 와이어 또는 대형 배선 하니스를 통과해야 하는 경우 기존의 원형 구멍에는 종종 너무 많은 수직 여유 공간이 필요합니다.타원형 고무 케이블 그로밋(직사각형/타원형 그로밋)목적에 맞게{0}}구축된 솔루션입니다. 패스스루 프로필을 늘려서 이 특수 그로밋은 낮은- 수직 설치 공간을 유지하면서 와이어 용량을 수평으로 최대화하는 동시에 날카로운 금속 모서리로부터 중요한 보호 기능을 제공합니다.

Xiamen Best Seal은 자동차 및 통신 부문에서 많이 사용되는 정밀 성형 타원형 그로밋의 선도적인 OEM 제조업체입니다.- 당사의 길쭉한 그로밋은 스탬프된 판금에 단단히 고정되는 정밀하게 설계된 고정 홈을 갖추고 있어 복잡한 와이어 묶음 주위에 진동-감쇠, 물튀김 방지-밀봉 기능을 제공합니다. 에서 운영UL 인증 시설생산을 유지하고IATF 16949 표준에 부합, 당사는 정확한 섀시 컷아웃 및 패널 두께 요구 사항에 맞는 신속한 맞춤형{0}}도구 기능뿐만 아니라 기존 타원형 치수에 대한 광범위한 라이브러리도 제공합니다.

Visual Proven Quality Best Seal vs Low-Quality Competitors.jpg

봉인을 통과하는 직사각형 패스-해부

복잡한 배선을 위한 긴 형상

타원형 그로밋은 길쭉한 축을 따라 완벽한 밀봉을 유지하면서 불균일한 장력을 관리해야 합니다.-

◌ 연장된 라우팅 채널:내부 구멍은 편평한 케이블을 편안하게 수용하거나 원형 케이블을 서로 뭉개지 않고 -나란히-나란하게 놓을 수 있는 모양입니다.
◌ 정밀 스냅-그루브 내:측면 프로필에는 패널 두께에 맞게 연속적으로 홈이 파여 있어 진동 중에 그로밋이 직선 가장자리를 따라 튀어나오지 않습니다.
◌ 강화된 반경:곡선 끝(주축/단축 전환)은 설치 또는 케이블 당김 중에 찢어짐을 방지하기 위해 구조적으로 강화되었습니다.
◌ 플랜지형 멤브레인:외부 립은 패널과 같은 높이로 위치하여 습기를 차단하고 섀시 진동 소음을 줄여줍니다.

재료 공학 및 응용 매트릭스

1. 재료 선택: OEM 환경에 적합

특징	EPDM(표준 자동)	실리콘(기술/미적)	NBR(내유-)
주요 사용 사례	자동차 도어/트렁크/야외	서버/의료기기	엔진 베이/기계
풍화 / UV / 오존	훌륭해요 ✔	매우 좋은	보통의
인열 저항(당김)	높음 ✔	보통의	높은
작동 온도 범위	-40도 ~ +120도	-60도 ~ +250도 ✔	-20도 ~ +100도

2. 타원형 사용자 정의 및 운영상의 이점

맞춤화	B2B 운영상의 이점
맞춤형 L:W 비율	우리는 각인된 패널 구멍의 정확한 기하학적 구조와 일치하는-약간의 직사각형부터 극단적인 '경마장' 모양까지-모든 타원형 비율을 성형할 수 있습니다.
타원형 블라인드 플러그(블랭킹)	중앙 구멍이 없는 단단한 타원형 그로밋으로, 자동차 섀시에서 사용하지 않는 직사각형 컷아웃을 영구적으로 또는 일시적으로 밀봉하는 데 사용됩니다.
슬릿/오픈 백 디자인	-양쪽에 이미 넓은 커넥터가 부착된 플랫 리본 케이블에 감을 수 있도록 타원형 링을 미리 절단합니다.
비대칭 그루브	두께가 다양하거나 각진 삽입 맞춤이 필요한 패널의 맞춤형 홈 너비입니다.

★ 산업 품질 및 검사 데이터 ★

타원형 그로밋은 반경에서 고유한 응력에 직면합니다. 정밀성형은 필수입니다.

◌ Micron-레벨 타원형 툴링:방수 패널 밀봉을 보장하기 위해 직선 가장자리를 따라 플래시를 제거합니다.
◌ 100% CCD 자동 검사:홈 깊이와 장축/단축 치수를 광학적으로 검증합니다.
◌ 탄성 흐름 최적화:타원형의 단단한 곡선에서 약한 부분을 방지하는 고급 금형 설계.
◌ PPAP 레벨 3 검증:Tier-1 자동차 고객을 위한 표준인 전체 치수 및 재료 추적성.

Quality Inspection for Oval Grommets

글로벌 산업 통합

🚗

흰색 차체--
도어 배선 하네스 및 방화벽 라우팅

🖥️

서버 및 IT 섀시
플랫 리본 케이블 및 데이터 버스 패스-통과

🚜

중장비
캐빈 벽 배선 보호

📺

가전제품
로우-프로필 화면 및 기기 배선

산업 공급 규모 확대

★┊ 공장 생산능력 사양

전문화된 생산라인을 유지하고 있습니다.대용량-볼륨 타원형 그로밋, 자동차 및 기술 부문의 대규모 조립 수요를 지원할 수 있습니다.

◌ 광범위한 금형 라이브러리:수백 개의 기존 타원형 치수(예: 20x40mm, 30x60mm)를 툴링 비용 없이 즉시 생산할 수 있습니다.
◌ 고-출력 압축 성형:수율을 극대화하고 경쟁력 있는 가격을 유지하도록 설계된 다중 캐비티 설정입니다.
◌ 극저온 디플래싱:원활한 수동 설치를 위해 모든 타원형 부품이 완벽하게 매끄러운지 확인합니다.

포장 및 배송

📦 포장 옵션

타원형 그로밋은 운송 중에 길쭉한 모양이 왜곡되는 것을 방지하기 위해 포장되어 패널 어셈블리에 완벽하게 고정됩니다.

Rubber grommet packaging

범주	포장 유형
표준 포장	고강도-폴리백(자동 또는 수동 조립 라인을 위한 대량 포장)
표준 포장	강화된 마스터 상자(글로벌 수출 보호를 위한 삼중-벽)
특수 포장	맞춤형 키트(-전체 차량 세트에 적합한 원형 고리와 함께 사전 포장됨)
특수 포장	다층 트레이 포장(매우 큰 타원형 부품용으로 눌림 방지용)
사용자 정의 가능:치수 부품 라벨링, 맞춤형 SKU 바코드 및 완전한 ERP{0}}지원 문서입니다.

🚚 배송 및 물류

목	세부
배송 방법	해상 화물(자동 화물 운송에 가장 적합), 항공 화물, 특급(DHL/FedEx)
거래조건	EXW, FOB, CIF, DDP / DDU (공장으로 직접 관세 지불 인도)
파견항	중국 샤먼
