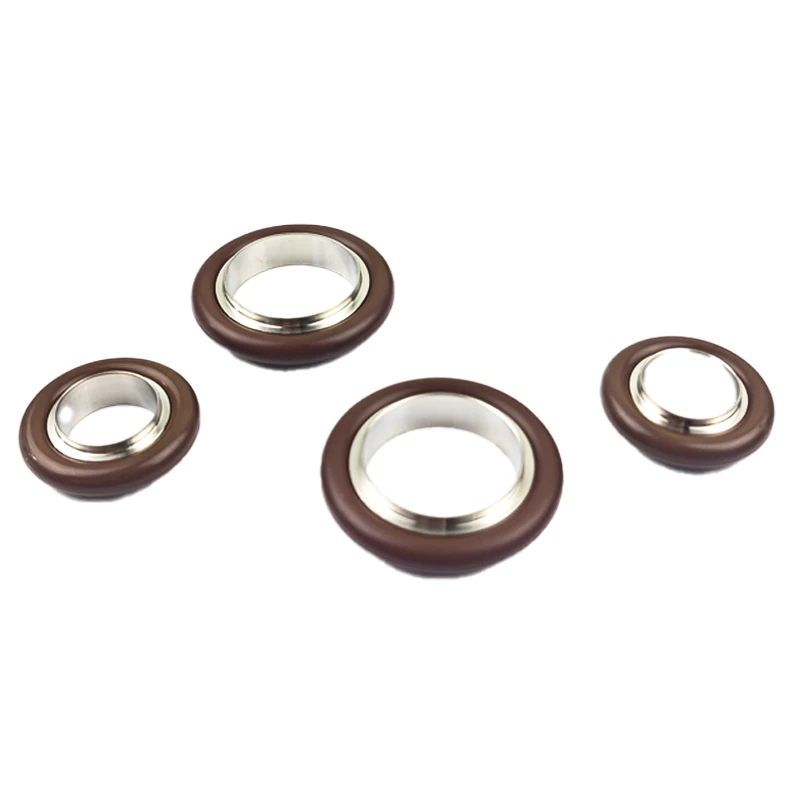

FKM O-링이 있는 스테인레스 스틸 진공 센터링 링



FKM O-링이 포함된 스테인레스 스틸 진공 센터링 링은 고진공 및 초-고진공(UHV) 응용 분야용으로 설계된 중요한 밀봉 구성 요소입니다. 이러한 정밀- 엔지니어링 링은 진공 플랜지에 사용되어 반도체 제조, 분석 장비, 연구 실험실 및 산업용 진공 시스템에서 완벽한 정렬 및 기밀 밀봉을 보장합니다.-



센터링 링은 정밀하게 가공된 스테인레스 스틸 본체(SS304 또는 SS316L)와 통합된 엘라스토머 O{2}}링 홈으로 구성됩니다. FKM(Fluoroelastomer/Viton®) O-링은 탁월한 내화학성, 고온-온도 안정성 및 진공 조건에서 탁월한 밀봉 성능을 제공합니다.



표준 ISO-KF, ISO-K 및 CF 플랜지 크기로 제공되는 이 센터링 링은 대기압에서 10⁻⁹ mbar까지 누출 방지 연결을 보장하므로 까다로운 진공 응용 분야에 이상적입니다.



Xiamen Best Seal Imp의 진공 센터링 링. & 특급. Co., Ltd는 ISO 3669, ASTM 표준을 준수하고 엘라스토머 재료에 대한 FDA 21 CFR 177.2600 요구 사항을 충족합니다.





재산	단위	기준	사양
재질(본체)	-	ASTM A240	SS304 / SS316L
O-링 소재	-	ASTM D1418	FKM(바이톤®)
O-링 경도	쇼어 A	ASTM D2240	70 ± 5 / 75 ± 5
온도 범위	도	-	-20 ~ +200
진공 범위	mbar	ISO 3669	대기까지 10⁻⁹
표면 마감	라	ISO 1302	0.8μm 이하
센터링 정확도	mm	ISO 1101	± 0.05
작동 압력	술집	-	-1 ~ +10





1. 우수한 소재 선택

내식성이 뛰어난 고급-등급 SS304 또는 SS316L 스테인리스강으로 제조됩니다. FKM 엘라스토머는 식품 및 의약품 접촉 응용 분야에 대한 FDA 21 CFR 177.2600 표준을 준수합니다.

2. 정밀공학

CNC{0}}공차가 엄격하게(±0.05mm) 가공되어 진공 플랜지 간의 완벽한 정렬을 보장하고 잠재적인 누출 경로를 제거합니다. 표면 마감 Ra가 0.8μm 이하로 매끄러운 밀봉 표면을 보장합니다.

3. 높은 진공 무결성

10⁻⁹ mbar·l/s 미만의 누출률을 달성하여 반도체 제조 및 연구 환경의 초-고진공- 응용 분야에 적합합니다. 모든 표준 진공 펌프-}다운 절차와 호환됩니다.

4. 뛰어난 화학적 호환성

FKM O-링은 IPA, 아세톤 및 세척제를 포함하여 진공 공정에서 일반적으로 사용되는 광범위한 공격적인 화학 물질, 오일, 연료, 산, 알칼리 및 용제에 저항합니다.

5. 넓은 온도 안정성

-20도에서 +200도까지의 작동 범위 덕분에 이 링은 씰 무결성을 손상시키지 않으면서 베이크아웃 절차와 고온 진공 공정에 적합합니다.-

6. 재사용성 및 긴 서비스 수명

스테인레스 스틸 본체는 사실상 파괴되지 않으며 무기한 재사용이 가능합니다. O-링은 적절한 취급 및 보관을 통해 여러 조립/분해 주기(50~100회)를 견딜 수 있습니다.

7. 범용 플랜지 호환성

모든 표준 ISO-KF(Klein Flange), ISO-K 및 CF(ConFlat®) 크기로 제공되므로 글로벌 진공 장비 제조업체와의 호환성이 보장됩니다.



공칭 크기	외경(mm)	ID(mm)	O-링 크기
KF-10	30	10.2	OR-012
KF-16	30	16.2	OR-016
KF-25	40	26.2	OR-024
KF-40	55	41.2	OR-038
KF-50	75	52.2	OR-050

참고: ISO-K(NW) 및 CF 플랜지 크기도 사용 가능합니다. 특정 응용 분야 요구 사항을 충족하도록 맞춤형 크기를 제조할 수 있습니다.



적절한 설치 절차:

1. 표면 청소:플랜지 표면을 철저하게 청소하고 입자, 오일, 지문 또는 오염 물질이 없는지 확인하십시오. 보푸라기가 없는-물수건과 함께 이소프로판올이나 아세톤을 사용하세요.
2. O-링 검사:O-링에 손상, 균열, 변형 또는 오염이 있는지 확인하세요. 결함이 발견되면 즉시 교체하십시오.
3. 윤활(옵션):밀봉 성능을 향상하고 서비스 수명을 연장하려면 진공{0}}호환 그리스(예: Apiezon L 또는 Krytox)를 O-링에 얇게 바르십시오.
4. 링 포지셔닝:O-링이 비틀리거나 끼이지 않고 홈에 올바르게 안착되도록 링을 플랜지 사이의 중앙에 정확하게 배치합니다.
5. 클램핑:지정된 토크(일반적으로 KF 플랜지의 경우 6~10Nm, 제조업체 사양 참조)에 따라 교차 패턴으로 클램프 또는 볼트를 균일하게 조입니다.{0}}
6. 누출 테스트:헬륨 누출 테스트를 수행하여 씰 무결성이 시스템 작동 전에 필요한 진공 수준에 도달했는지 확인하십시오.



유지 관리 및 O{0}}링 교체:

스테인리스 스틸 센터링 링 본체는 최소한의 유지 관리만 필요하며 적절한 관리를 통해 무기한 재사용할 수 있습니다. 매번 사용하기 전에 용제로 청소하고 긁힘이나 변형이 있는지 검사하십시오.



FKM O-링은 정기적으로 검사하고 다음과 같은 경우 교체해야 합니다.

• 눈에 보이는 압축 영구 변형이 20%를 초과합니다(영구 변형).
• 표면의 균열, 찢어짐 또는 절단이 관찰됩니다.
• 경도 증가가 감지됨(부서지거나 딱딱해짐)
• 일상적인 테스트 중 누출률이 허용 가능한 한도를 초과합니다.
• 50~100회 열 주기 후(온도 및 조건에 따라 다름)
• 부적합한 화학물질이나 극한의 온도에 노출된 후



스토리지 권장 사항:교체용 O{0}링은 직사광선, 오존 발생원, 전기 장비 및 호환되지 않는 화학 물질이 없는 서늘하고(25도 미만) 어둡고 건조한 환경에 보관하세요. 건조제와 함께 밀봉된 봉지에 담아 보관하세요.



📦 포장 옵션:

🚚배송 방법

• 특급 배송: DHL / FedEx / UPS
• 긴급 주문을 위한 항공 화물
• 대량 주문을 위한 해상 화물
• 무역 조건: FOB / CIF / DDP / EXW / DAP 이용 가능



정밀 씰링 부품 분야에서 20년 이상의 우수한 제조 경험을 보유한 Xiamen Best Seal Imp. & 특급. Co., Ltd.는 전 세계적으로 진공 기술의 신뢰받는 파트너입니다. 당사는 까다로운 산업용 응용 분야를 위한 고성능-O{7}}링, 개스킷, 오일 씰 및 맞춤형 고무 부품을 전문으로 취급합니다.



글로벌 평판:북미, 유럽, 아시아, 오세아니아 등 68개국에 수출되었으며 Fortune 500대 기업, 연구 기관, 주요 장비 제조업체를 포함하여 450개 이상의 장기 고객이-있습니다.



생산 능력:우리의 현대적인 공장은 3,600평방미터에 달하며 36개의 전용 생산 라인을 갖추고 있으며 100명이 넘는 숙련된 기술자와 엔지니어가 근무하고 있습니다. 일일 생산 능력은 최대 500만개에 달해 신속한 납품과 일관된 품질을 보장합니다.



품질 시스템:모든 생산 단계에서 포괄적인 품질 관리를 갖춘 ISO 9001:2015 인증 제조 시설입니다. 쇼어 경도 시험기, 인장 강도 분석기, 압축 영구 고정 장치 및 헬륨 누출 감지기를 갖춘 자체 테스트 실험실입니다.



당사의 진공 센터링 링 및 탄성중합체 소재는 다음을 포함한 주요 국제 표준을 준수합니다.
ISO 9001:2015, ISO 3669, ASTM D2000, ASTM A240, FDA 21 CFR 177.2600, RoHS, REACH, CE.



모든 재료는 엄격한 테스트와 검증을 거칩니다.

• 재료 분석:구성 검증을 위한 XRF 및 ICP 테스트
• 치수 검사:정밀 검증을 위한 CMM(좌표측정기)
• 진공 테스트:10⁻¹⁰ mbar·l/s 감도까지 헬륨 누출 감지
• 기계적 테스트:ASTM D412에 따른 인장 강도, 신율 및 인열 저항
• 압축 세트:ASTM D395에 따른 장기-변형 테스트
• 표면 마감:Ra 값에 대한 프로필로미터 측정
• 내화학성:공정 화학물질의 침수 테스트



각 생산 배치에는 전체 추적이 가능한 규정 준수 인증서(CoC)가 포함되어 있으며 요청 시 테스트 보고서를 사용할 수 있습니다.
