맞춤형 UHMWPE 가이드 링 및 CNC 마모 부품

고속-자동화, 병입 라인, 제약 유체 처리에서 마찰은 적입니다. 금속-대-금속 접촉은 파괴적인 열, 미립자 오염 및 치명적인 마모를 발생시킵니다. 궁극적인 해결책은UHMWPE(초-고분자량 폴리에틸렌). 엔지니어링 플라스틱의 확실한 왕으로 알려진 UHMWPE는 PTFE(테플론)에 필적하는 마찰 계수를 보유하고 있지만 기하급수적으로 더 높은 충격 강도와 내마모성을 갖추고 있습니다. 기계에 팔각형 가이드 링이나 홈형 마모 슬리브와 같은 복잡한-자체 윤활 구성요소-가 필요한 경우-표준 사출 성형으로는 이러한 고-점도 슈퍼-폴리머를 가공할 수 없습니다. 고도로 전문화된 정밀 가공이 요구됩니다.

Best Seal에서는 엘라스토머 성형과 고급 엔지니어링 플라스틱 사이의 격차를 해소합니다. 우리는 최고의 B2B OEM 전문 제조업체입니다.CNC 가공 UHMWPE 부품. 우리의 운영ISO 및 TÜV 인증 시설, 당사의 5-축 CNC 터닝 및 밀링 센터는 견고한 UHMW 로드 및 튜브 스톡을 믿을 수 없을 만큼 복잡하고 내구성이 뛰어난{3}}마모 부품으로 변환합니다. 귀하의 청사진이 샤프트 미끄러짐을 방지하기 위한 맞춤형 팔각형 내부 보어, 하우징에 고정하기 위한 외부 회전 방지 노치 또는 정밀하게 드릴링된 방사형 유체 포트를 요구하는지 여부에 관계없이 우리는 이를 정확한 공차로 제조합니다. 우리의 UHMW 재료는100% FDA 준수직접적인 식품 접촉을 위해 맞춤형 가이드 링을 글로벌 식품 및 음료 자동화 OEM의 표준으로 만듭니다. 모든 부품은 당사의 규정에 따라 엄격하게 검증되었습니다.엄격한 AQL 0.25/0.40 품질 프로토콜.

Custom UHMWPE Guide Rings FDA Food Grade Guide Rings

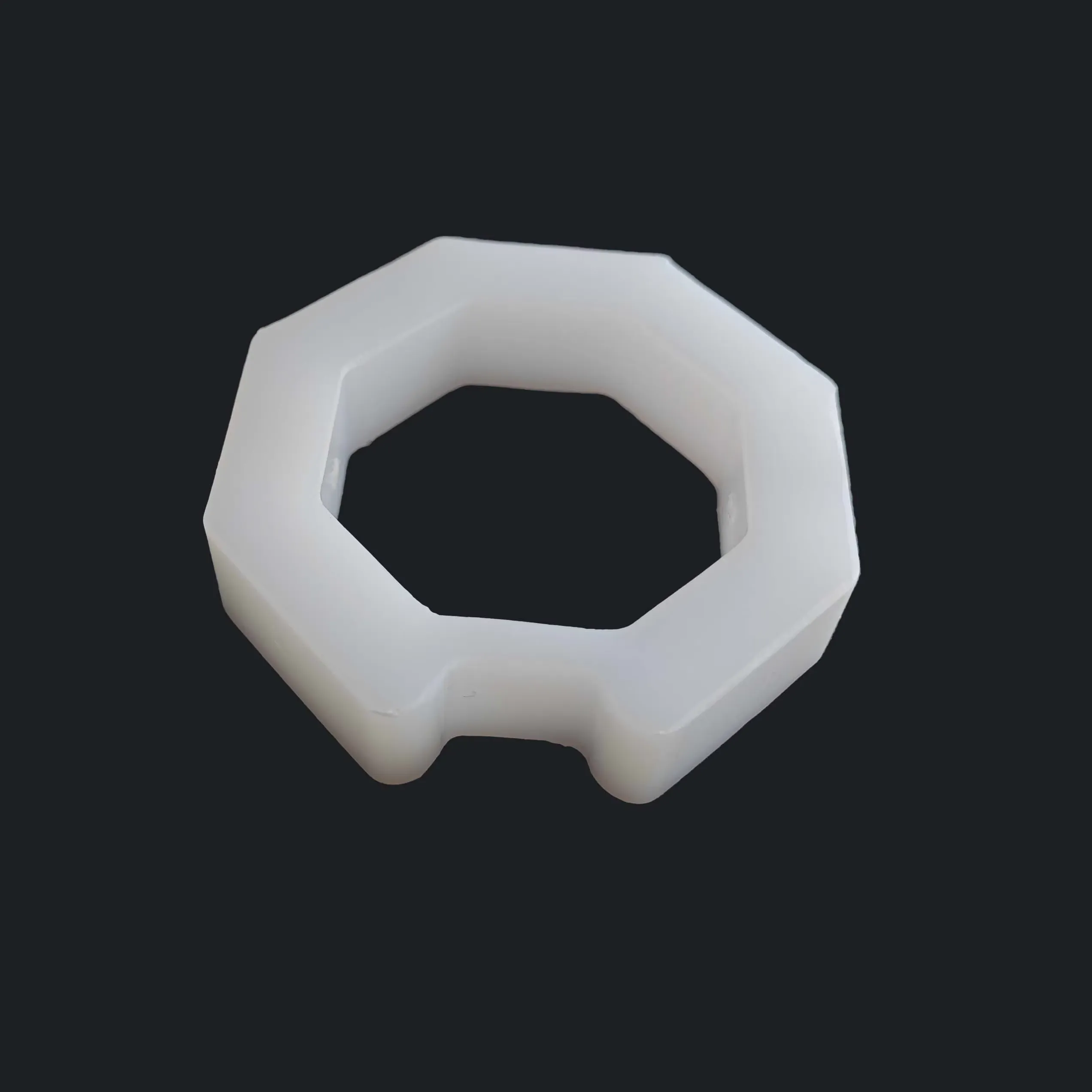

복잡한 CNC 아키텍처: 팔각형 링

UHMWPE는 성형이 아닌 기계 가공을 통해 중요한 기계적 과제를 해결하는 놀라울 정도로 날카롭고 정밀한 내부 및 외부 형상을 얻을 수 있습니다.

⬡ 다각형(팔각형) 보어

표준 원형 보어는 높은-토크 구동 샤프트에서 미끄러질 수 있습니다. 완벽한 팔각형이나 육각형과 같은 복잡한 다각형 내부 형상을 CNC 브로치하거나 밀링할 수 있습니다-. 이는 결합 샤프트 위에 포지티브 기계적 잠금 장치를 생성하여 엄청난 비틀림 하중에서도 회전 미끄러짐이 전혀 발생하지 않도록 보장합니다.

⚙️ 외부 회전 방지- 잠금 장치

가이드 링이 금속 하우징 내부에서 회전하면 장비가 빠르게 파괴됩니다. 우리는 맞춤형 세로 슬롯, 제한 노치 또는 키홈을 UHMW 링의 외경에 직접 밀링합니다. 원치 않는 회전을 방지하기 위해 기계 하우징의 탭과 정확하게 결합됩니다.

🕳️ 방사형 드릴링 및 태핑

우리는 링의 측벽을 따라 매우 정확한 방사형 관통-구멍을 가공합니다. 이러한 포트는 기계식 고정-나사를 삽입하거나, 전자 근접 센서를 수용하거나, 세척액 및 윤활제가 동적 씰을 통과하도록 하는 데 사용할 수 있습니다.

엔지니어가 UHMWPE를 선택하는 이유

고성능 플라스틱을 비교할 때-UHMWPE는 극도의 내구성과 절대적인 화학적 안전성의 고유한 조합을 제공하므로 마모가 심한 시나리오에서 나일론 또는 표준 아세탈(POM)보다 우수합니다.-

성능 지표	UHMWPE의 장점
자가-윤활(극저마찰)	마찰 계수가 PTFE와 거의 일치하는 매끄럽고 왁스 같은 표면을 가지고 있습니다. 필요하다외부 그리스나 오일 없음, 컨베이어 오염을 방지하고 모터 전력 요구 사항을 대폭 줄입니다.
마모 및 충격 저항	슬라이딩 연마 응용 분야에서 실제로 열가소성 수지-보다 오래 지속되는 탄소강 중에서 내마모성이 가장 높습니다. 부서지기 쉬운 플라스틱과 달리 분자량이 매우 커서 깨지거나 부서지지 않고 강한 충격을 흡수합니다.
FDA 및 위생 규정 준수	완전히 무독성이고, 무취이며, 맛도 없습니다.- 수분을 전혀 흡수하지 않습니다(흡수율 0.01%). 즉, 가혹한 CIP(Clean-In-Place) 부식성 화학 물질로 세척해도 박테리아가 서식하거나 물에 부풀어오르거나 품질이 저하되지 않습니다.

사출성형에 비해 CNC가공의 우수성

UHMWPE는 엄청나게 긴 분자 사슬을 가지고 있기 때문에 표준 플라스틱처럼 흐르는 액체에 녹지 않습니다. 그것은 단지 두꺼운 젤이 될 뿐입니다. 이로 인해 분자 구조가 저하되지 않고 사출 성형이 거의 불가능해졌습니다. 응력이 완화된-압출 또는 압축-성형 고체 빌렛으로 시작하고 고속을 활용하여-CNC 터닝 및 밀링, 우리는 폴리머의 구조적 완전성을 100% 보존합니다. 이 프로세스는 팔각형 보어 및 회전 방지 노치와 같은 중요한 기능에 대해 완벽한 동심도, 내부 공극 없음, 마이크로{2}}밀리미터 공차를 보장합니다. 당사의 머시닝 센터는 당사 규정에 따라 결함-없는 부품을 생산합니다.엄격한 AQL 0.25/0.40 품질 프로토콜.

CNC Machining of UHMWPE Custom Wear Rings

글로벌 산업 응용

Applications for FDA Food Grade Guide Rings

★┊ 식품가공, 제약, 중물류

당사의 맞춤형 가공 UHMWPE 구성요소는 현대 자동화의 중추입니다.

◌ 식품 및 음료 컨베이어:유지 관리가 필요 없는 -FDA{1}}승인 슬라이딩 가이드 블록, 롤러 지지대 및 고속 충진 라인의 병목 가이드 역할을{2}}합니다.
◌ 제약 자동화:알약 조제 및 포장 기계를 위한 제로 -오염, 내화학성- 동적 밀봉 및 분류 가이드를 제공합니다.
◌ 자재 취급 및 분류:팔각형 및 육각{0}}보어 슬리브는 패키지 분류 컨베이어 벨트의 무거운 구동 샤프트에 사용되어 강한 토크로 인해 미끄러지는 것을 방지합니다.
◌ 화학 유체 취급:기존의 금속이나 고무가 산에 의해 즉시 파괴되는 내부식성-성능이 뛰어난 밸브 시트 및 펌프 가이드 링 역할을 합니다.

규정 준수 및 품질 관리

최고의 인감 OEM 공장 설명:1. 우리는 ISO 및 TUV 인증 공장입니다.2. 우리는 엔지니어링 플라스틱을 위한 정밀 CNC 5-축 터닝 및 밀링을 전문으로 합니다.3. 당사의 UHMWPE는 식품 접촉에 대해 100% FDA 준수 인증을 받았습니다.4. 글로벌 REACH 및 RoHS 환경 표준을 완벽하게 준수합니다.5. 마이크로 밀리미터 치수 공차에 대한 엄격한 AQL 0.25/0.40 표준입니다.

UHMWPE 가공 FAQ

❓ 나일론이나 POM으로 이 부품을 사출 성형하면 어떨까요?

나일론과 POM(아세탈)은 저렴하게 사출 성형할 수 있지만 UHMWPE의 극한 내마모성 및 충격 강도와는 비교할 수 없습니다. 부품이 무겁고 거친 미끄러짐 마찰을 받으면 나일론이 훨씬 빨리 마모됩니다. 또한 UHMWPE는 수분을 거의 흡수하지 않는 반면, 나일론은 물을 흡수하고 부풀어올라 습식 식품-가공 환경에서 치수 결함을 유발합니다.

❓ 맞춤형 CNC 부품을 구입하려면 높은 툴링(금형) 비용을 지불해야 합니까?

아니요! 이것이 CNC 가공의 아름다움입니다. 강철 캐비티에 부품을 주입하는 대신 단단한 빌렛에서 부품을 조각하기 때문에툴링 비용 제로(NRE 없음)가공 부품용. 귀하의 CAD 파일을 CNC 센터에 프로그래밍하고 생산을 시작하기만 하면 -중간 규모-맞춤 실행에 매우 비용 효율적입니다.

❓ UHMWPE와 고무 씰을 결합한 부품을 제작할 수 있나요?

예. 종합 OEM 제조업체로서 우리는 하위 -조립품 분야에서 탁월합니다. 귀하의 응용 분야에 FKM(Viton) 또는 실리콘 O-링의 유체{4}}밀봉 기능과 결합된 UHMW 링의 저마찰 유도 표면이 필요한 경우, 당사는 정밀하게 허용되는 O-링 홈을 UHMW에 가공하고 완전한 밀봉 어셈블리를 공급할 수 있습니다.
